L’acier cornière, ce profilé en L que l’on retrouve dans la quasi-totalité des assemblages métalliques, joue un rôle structurel précis dans deux projets courants : la mezzanine intérieure et l’abri voiture. Son dimensionnement, son matériau et sa mise en œuvre varient selon que la structure travaille en intérieur sec ou en extérieur exposé. Comparer ces deux cas d’usage permet de poser les bons critères avant de commander.
Cornière acier pour mezzanine ou abri voiture : tableau comparatif des contraintes
Les exigences diffèrent fortement selon le projet. Le tableau ci-dessous synthétise les paramètres à vérifier avant de choisir une section de cornière.
A lire en complément : Rénovation énergétique : le rôle crucial de l'électricien dans votre projet
| Critère | Mezzanine intérieure | Abri voiture (carport) |
|---|---|---|
| Environnement | Intérieur sec, à l’abri de l’humidité | Extérieur, exposition pluie/UV |
| Matériau recommandé | Acier au carbone brut ou galvanisé | Acier galvanisé à chaud ou inox |
| Fonction de la cornière | Liaison poutre-mur (muralière), renfort de nœud | Contreventement, fixation pannes/chevrons |
| Type de charge | Charge d’exploitation statique (stockage, passage) | Charge climatique (vent, neige) + poids propre couverture |
| Protection surface | Peinture antirouille suffisante | Galvanisation ou traitement anticorrosion renforcé |
| Assemblage courant | Boulonnage sur IPN/HEA, scellement chimique dans maçonnerie | Boulonnage sur poteaux acier, platines d’ancrage au sol |
La distinction la plus sous-estimée concerne l’exposition à l’humidité. En extérieur, une cornière en acier brut non protégé se dégrade en quelques saisons. Le choix entre acier au carbone et inox dépend directement de l’environnement d’usage, pas uniquement du prix au mètre linéaire.
A lire en complément : Rénover l'isolation des murs en 2020 : les meilleures techniques
Dimensionnement de la cornière : pourquoi la section dépend de l’élément porté
Une erreur fréquente consiste à choisir une cornière « standard » (40x40x4 mm, par exemple) sans vérifier sa compatibilité avec la poutre ou la solive qu’elle reçoit. Les recommandations de conception récentes pour les assemblages par double cornière insistent sur un point : la section de la cornière se dimensionne en fonction de l’élément porté, pas de manière isolée.
Pour une mezzanine, la cornière sert souvent d’attache entre la muralière et le mur porteur, ou entre deux profils métalliques (IPN, HEA). La charge d’exploitation, c’est-à-dire le poids que le plancher devra supporter par mètre carré, détermine la section minimale des solives, et par conséquent celle des cornières d’assemblage.
Le relevé du bâtiment avant tout calcul
Sur les mezzanines de stockage, le vrai sujet de conception commence par un relevé précis du bâtiment existant. Il faut vérifier la charge d’exploitation prévue, les caractéristiques du sol, la hauteur disponible et l’état des murs porteurs avant de fixer la moindre cornière. Un relevé bâclé entraîne un surdimensionnement coûteux ou un sous-dimensionnement dangereux.
Pour un abri voiture, la logique est la même, mais la charge dominante change : ce sont les efforts climatiques (vent en soulèvement, poids de neige) qui dictent la section des contreventements en cornière. La portée entre poteaux et le type de couverture complètent le calcul.

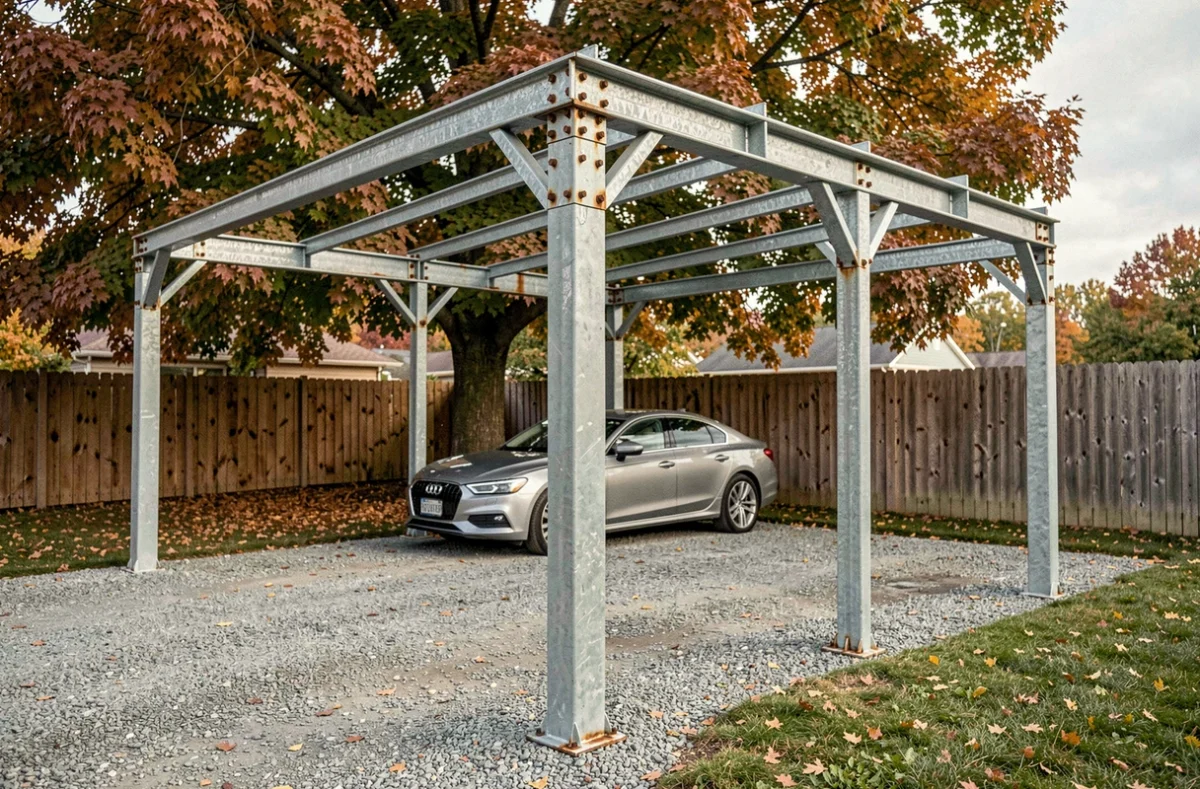

Acier cornière en extérieur : le piège de la corrosion sur un abri voiture
Un carport métallique vit dehors toute l’année. La cornière y est exposée à la pluie, aux cycles gel-dégel et parfois aux projections de sel en zone littorale ou montagnarde.
- L’acier au carbone non traité rouille dès que l’humidité relative dépasse un seuil critique prolongé. Une simple peinture antirouille ne suffit pas sur un assemblage boulonné exposé, car l’eau stagne dans les interstices entre cornière et platine.
- La galvanisation à chaud offre une protection durable : le zinc forme une barrière sacrificielle. C’est la solution la plus courante pour les structures de carport en acier.
- L’inox (acier inoxydable) reste une option pour les environnements très agressifs, mais son coût au mètre linéaire est nettement supérieur. Il se justifie en bord de mer ou dans des contextes industriels corrosifs.
Vérifier le matériau, la charge, la portée et l’exposition à l’humidité avant de choisir une cornière : ce guide de sélection simple évite la majorité des erreurs de commande.

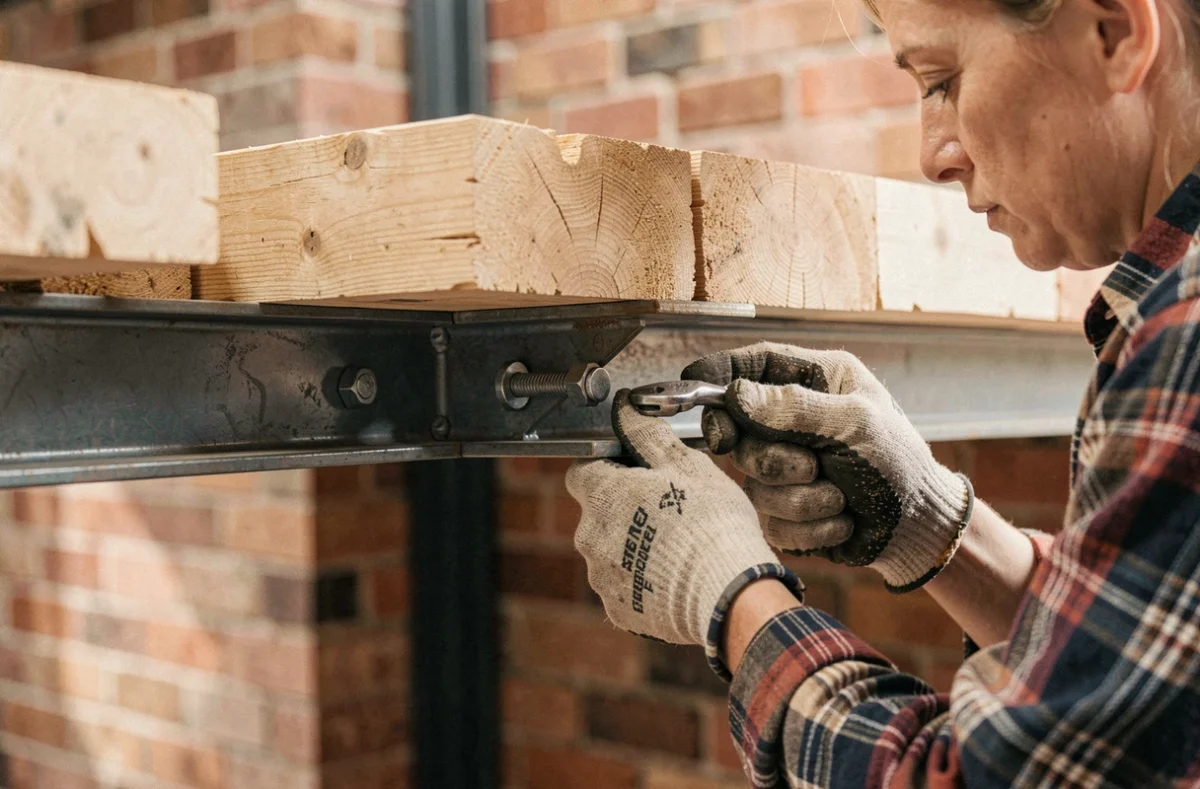

Assemblage par double cornière : détails pratiques pour une mezzanine métallique
L’assemblage par double cornière est le mode de liaison le plus répandu pour connecter une solive à une poutre porteuse dans une mezzanine métallique. Deux cornières, placées de part et d’autre de l’âme de la solive, sont boulonnées à la poutre principale.
Ce type d’assemblage est qualifié d’articulé : il transmet l’effort tranchant (le poids) sans bloquer la rotation. Un assemblage articulé par double cornière simplifie le calcul et la mise en œuvre, à condition de respecter les pinces (distances entre boulons et bords des cornières) et le nombre de boulons requis.
Points de vigilance à l’atelier et sur chantier
Le perçage des cornières doit être réalisé avec précision. Un décalage de quelques millimètres entre les trous de la cornière et ceux de la poutre crée un forçage au montage qui affaiblit l’assemblage. Sur une mezzanine de garage ou d’habitation, où l’on travaille souvent sans pont roulant, la légèreté relative des cornières facilite la manutention par rapport à des platines soudées plus lourdes.
Le boulonnage se fait généralement avec des boulons HR (haute résistance) serrés au couple. Pour un projet domestique de mezzanine, des boulons de classe 8.8 couvrent la majorité des cas courants.
Déclaration préalable et réglementation : ce qui s’applique à chaque projet
La réglementation diffère entre une mezzanine intérieure et un abri voiture extérieur. Pour une mezzanine, une déclaration préalable de travaux est requise dès que la surface de plancher créée dépasse un certain seuil. Au-delà de 20 m² de surface de plancher créée, un permis de construire peut être exigé selon le PLU de la commune.
Pour un abri voiture, la règle dépend de l’emprise au sol. Les abris de petite superficie peuvent relever d’une simple déclaration préalable, tandis que les structures plus grandes nécessitent un permis. La distance par rapport aux limites séparatives du terrain est un autre paramètre à vérifier auprès de la mairie avant installation.
Dans les deux cas, le choix de l’acier cornière comme élément de structure n’a aucune incidence sur le type de démarche administrative. C’est la surface créée et la localisation du projet qui comptent, pas le matériau utilisé.
L’acier cornière reste un composant discret mais déterminant dans la solidité d’une mezzanine ou d’un carport. La différence entre un projet durable et un assemblage fragile tient souvent à trois décisions prises en amont : le bon matériau pour le bon environnement, une section calculée en fonction de l’élément porté, et un relevé sérieux du bâtiment existant.
